사업현황
정부지원 “소상공인의 제품·공정개선 등 스마트제조 지원강화 사업”에 공급업체로 지속 참여하여 설비 및 공정자동화를 위한 Laser Welding Machine, 6Axis System 및 Operating Program, Data 수집, KPI 연계 Software를 통해 소상공인의 자동화지원 강화 사업에 적극 참여하고 있습니다.
자동화 설비 및 프로그램
- 자동화 설비 : 레이저용접기, 로봇
- 프로그램 : KPI(핵심성과지표)·구동·스마트 소프트웨어, 데이터 수집
자동화 설비

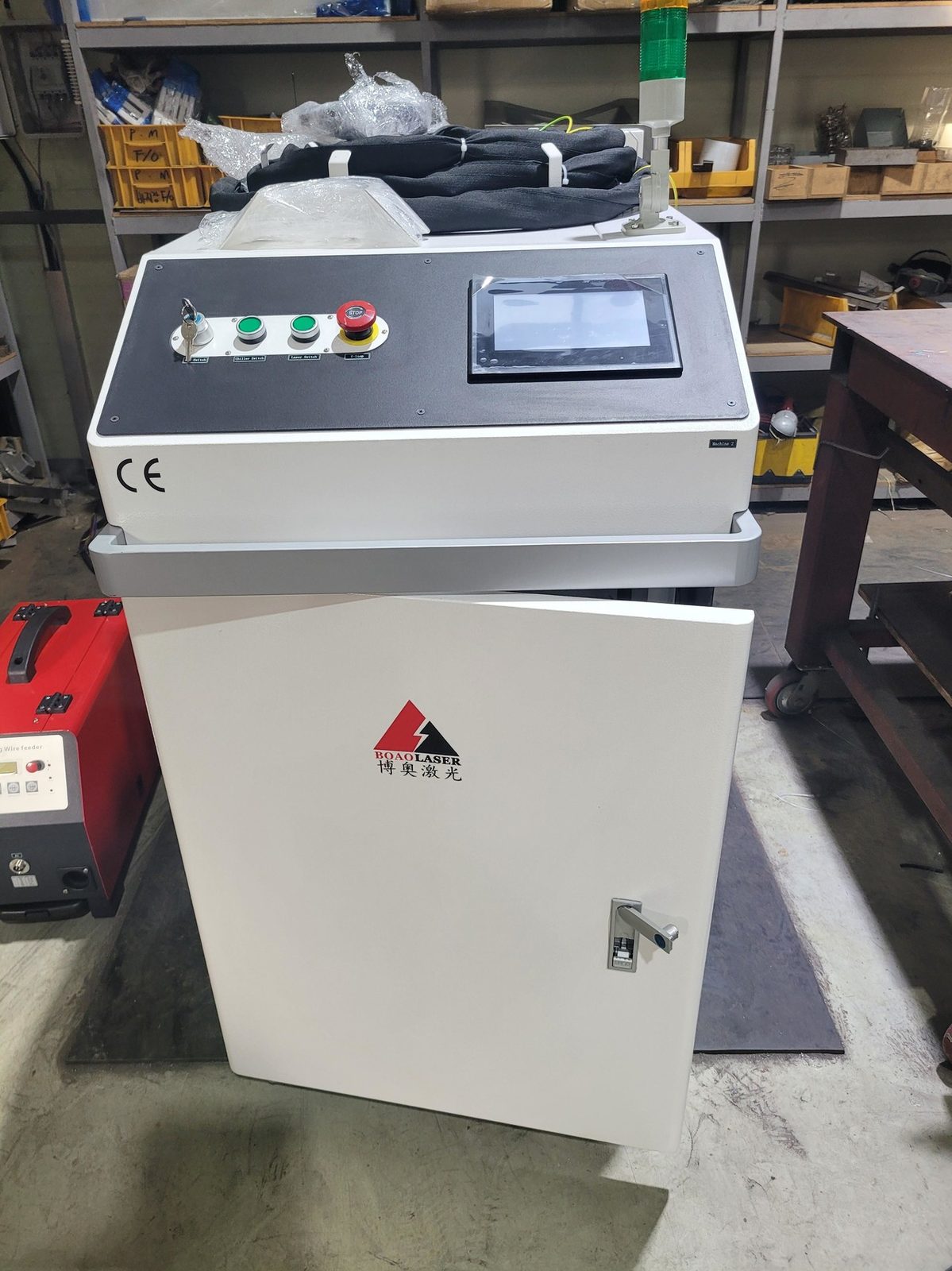

Laser Welding Machine (2000W / 3000W)
- 2000W — MODEL NO: BFW2000 / LASER POWER: 2000W / DOUBLE WELDING WIRE SYSTEM
- 3000W — MODEL NO: BFW3000 / LASER POWER: 3000W
- ROBOT ARM 1.5M / 10KGS, ROBOT ARM 1.8M / 20KGS
Technical Parameters
| Model | BFW 2000 / BFW 3000 | Laser Wavelength | 1060nm |
|---|---|---|---|
| Max laser power | 2000W / 3000W | Welding Thickness | 0.3-6.0mm |
| Cutting thickness | Max 6mm | Cleaning Size | Max 80mm |
| Welding Speed | 0.7-2.0m/min | Fiber | 50um, 15m |
| Modulation frequency | 20KHz | Energy stability | <3% |
| Cooling medium | 증류수/순수 | Continuous working time | 24 hours |
| Welding method | pulse, continuous | Spot diameter | 0-4mm |
| Power | 8KW/12KW | Electrical Power Source | 380V/3PHASE/60HZ |

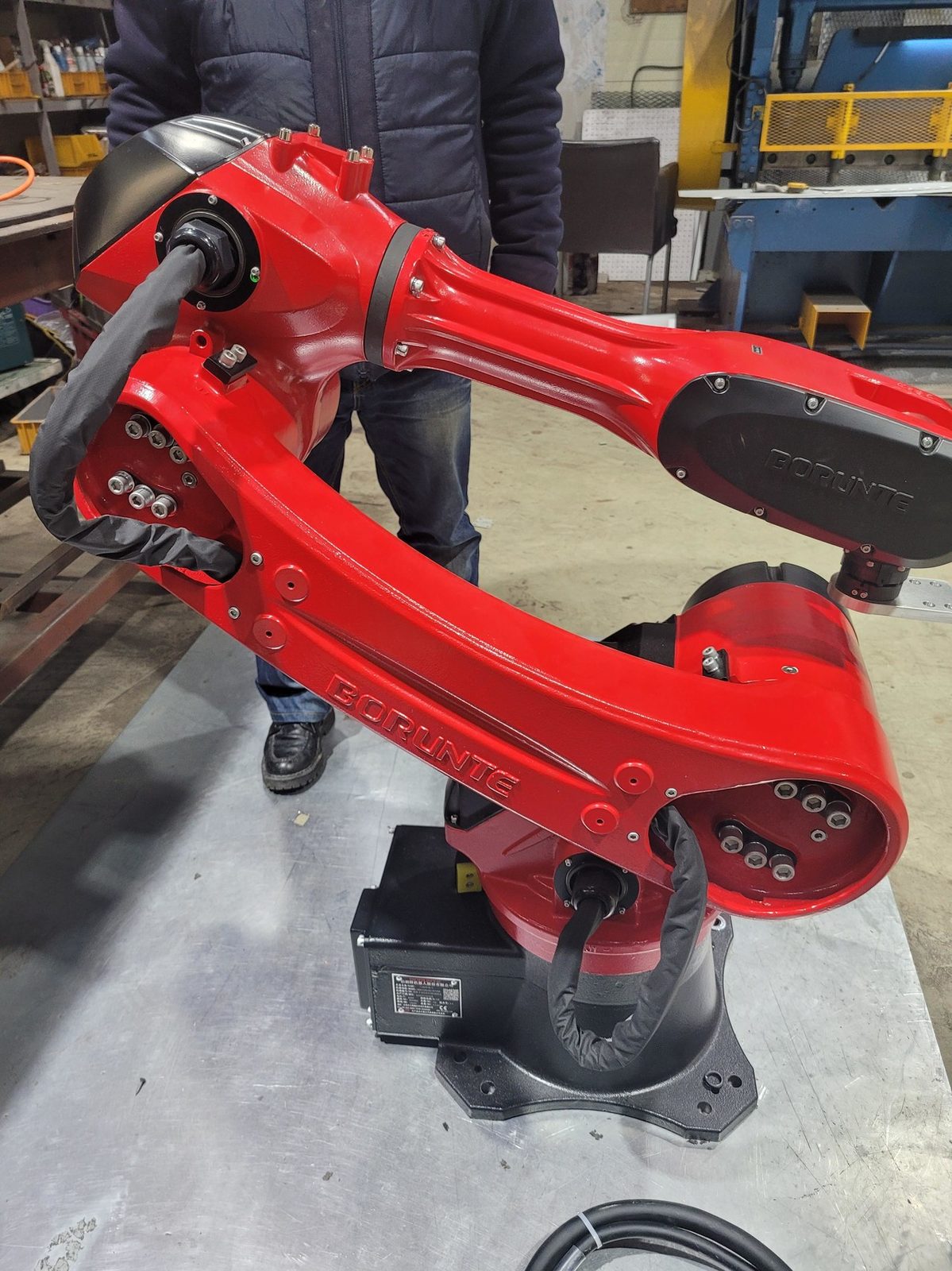

ROBOT ARM (Including fitting laser head device)
1510A는 복잡한 다자유도 응용을 위해 개발된 6축 로봇으로 최대 하중 10KG, 최대 암 길이 1500mm입니다. 경량 암 설계와 컴팩트한 기계 구조로 고속 이동 상태에서도 작은 작업공간에서 유연한 작업이 가능하여 유연 생산 요구를 충족합니다. 도장, 용접, 성형, 스탬핑, 단조, 운반, 적재, 조립 등에 적합하며 손목부 IP54, 본체 IP50의 방진·방수 등급, 반복 위치결정 정확도 ±0.05mm를 갖추고 있습니다.
- Arm Length(mm): 1500 / Repeatability(mm): ±0.07
- Loading Ability(KG): 10 / Power Source(KVA): 5.7 / Weight(KG): 152
Software 구동

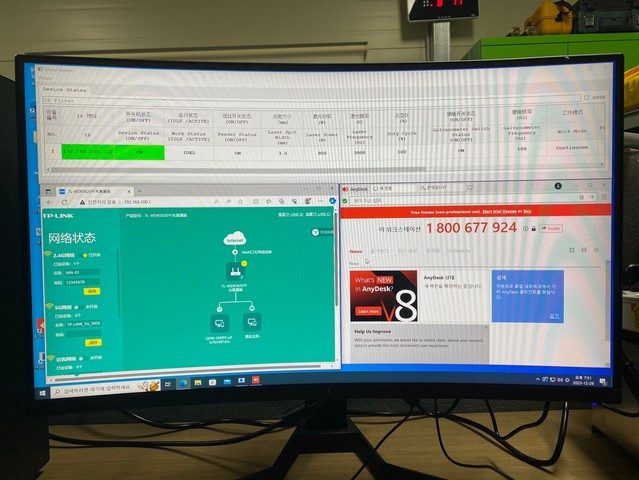

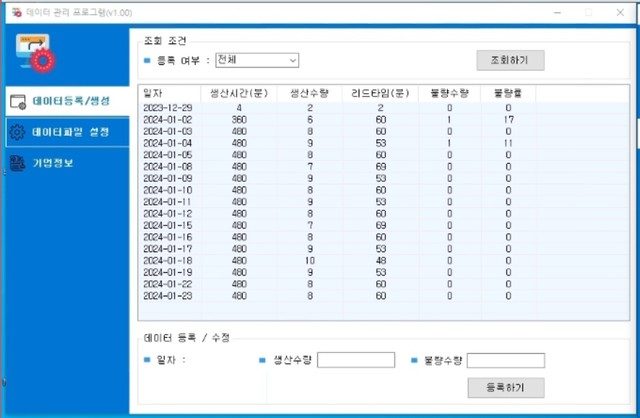

Data 수집 Program

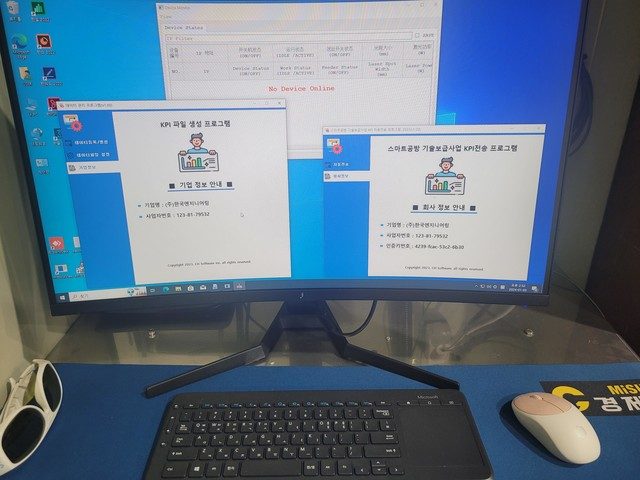

KPI Software
Operating Software

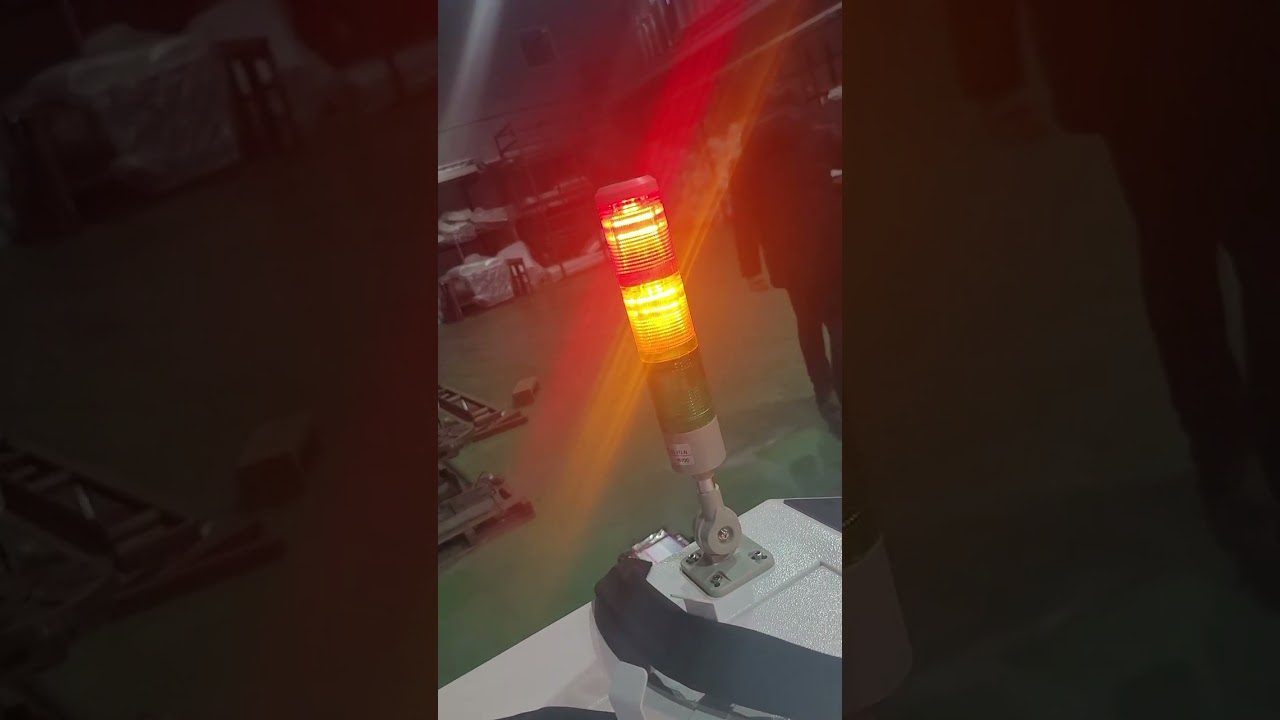

Smart Software
※ ㈜탑이엔지 (2023년도 스마트제조 지원사업으로 설치)
